[Inkscape] Schematizzare una mappa

Notizia del 10/06/2007

Dopo essermi procurata un disegno della cartina geografica che intendo riprodurre, la importo in Inkscape con File -> Importa:

Per evitare di spostare l'originale mentre lavoro, entro nel pannello di gestione dei livelli (Livello -> Livelli), blocco il livello su cui si trova cliccando sul lucchetto e ne abbasso l'opacità quanto basta per poter ancora vedere le linee, ma senza che interferisca visivamente con gli elementi che andrò ad aggiungere man mano.

Creo inoltre un secondo livello su cui lavorare e mi assicuro di essermi spostata su quest'ultimo prima di chiudere il pannello:

Seleziono lo strumento per disegnare tracciati dal pannello degli strumenti e disegno delle linee da un punto di riferimento all'altro, quindi ne modifico la curvatura aiutandomi con i nodi:

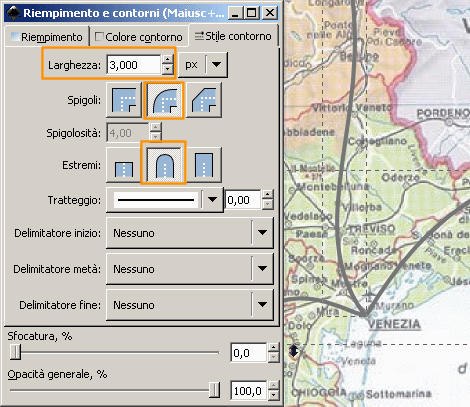

Evidenzio tutte le linee con lo strumento freccia (il primo del pannello strumenti) raggruppandole, quindi ne modifico lo spessore, il colore, il tipo di 'piega' e il tipo di terminale dal pannello Oggetto -> Riempimento e contorni:

Disegno un cerchio in prossimità di una località e lo riempio di un colore pieno con opacità al 100%:

Duplico il cerchio e modifico le caratteristiche della copia in questo modo:

• colore bianco
• riempimento sfumato radiale
• opacità ridotta

quindi sovrappongo il secondo cerchio al primo in modo da simulare la bombatura:

Dopo aver raggruppato i due cerchi e averli duplicati su ogni città da evidenziare, aggiungo ai terminali delle strade una specie di freccia per simulare la continuazione (sono due trattini disegnati con lo strumento usato per disegnare le strade):

Aggiungo i nomi delle località, badando a evidenziare in qualche modo quelli che voglio rendere più visibili (avrei potuto scegliere di modificare il colore della pallina oppure potrei decidere di cerchiare la località stessa... l'importante è che sia evidente quel che voglio indicare):

Salvo il file.svg con File -> Salva con nome, quindi procedo a eliminare la mappa raster, altrimenti finirebbe nel file esportato anche se nascosta; richiamo il pannello di gestione dei livelli, sblocco il livello da eliminare e premo il tasto Meno:

Evidenzio tutte le parti della mappa ed esporto l'immagine raster con File -> Esporta, impostando:

• il nome
• il percorso
• le dimensioni finali nel caso le conosca: è sempre meglio esportare già nelle dimensioni in cui si userà il file piuttosto che procedere a ridurlo in seguito con un programma di grafica raster (es. Gimp), perché normalmente il risultato è migliore.

Ed ecco il risultato finale della mappa che andrò ad inserire nel sito:
